磁翻板液位计综合解析

一、核心结构与工作原理

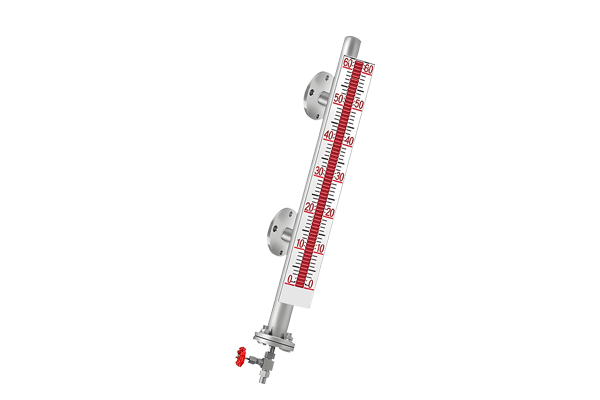

结构设计

浮筒与浮子：采用不锈钢、钛材或衬四氟等耐腐蚀材质，浮子内置磁钢，通过磁耦合驱动外部翻柱翻转。

翻柱指示器：由红白双色磁性翻片组成，液位上升时翻柱由白色转为红色，下降时由红色转为白色，红白交界处为实际液位高度。

密封设计：采用高密封结构，防泄漏，适配高温、高压、腐蚀性环境。

工作原理

基于浮力原理和磁耦合：液位变化时浮子升降，磁钢通过磁耦合作用驱动翻柱翻转，实现液位直观显示。

可选配远传变送器（4-20mA/RS485信号）或磁簧开关，支持远程监控与自动化控制。

二、技术参数与性能

参数项 典型值/范围 说明 来源

测量范围 0-15000mm（可定制） 支持大型储罐及高液位场景

工作压力 0.6-40MPa（视型号） 适配高压容器（如锅炉、油井）

工作温度 -40℃~450℃（高温型） 耐高温熔体及蒸汽环境

介质密度 ≥0.5g/cm³（液位） 适用于轻质油、化工溶液等

精度 ±10mm 高精度液位指示

输出信号 4-20mA/RS485/磁簧开关 兼容PLC、DCS系统

三、应用场景

工业液位测量

储罐与反应釜：实时监控油罐、化工反应釜液位，优化生产流程。

石油化工：耐腐蚀版本适用于油罐、储槽等恶劣环境。

环保与水处理

清水池/污水池：准确监测水位，支持水资源合理利用。

船舶与能源

油舱/液化气罐：抗震动、耐冲击，适应海上或低温环境。

农业与卫生领域

农田灌溉：简单实用，实现科学灌溉。

食品制药：卫生型设计符合FDA认证，避免介质污染。
