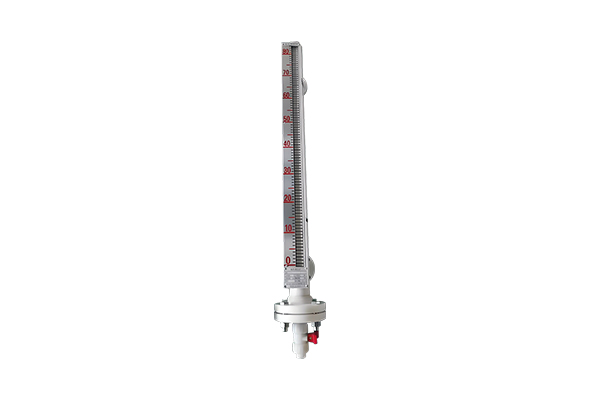

UHZ-F防腐型磁翻板液位计综合解析

一、核心结构与工作原理

结构设计

防腐材质：采用不锈钢衬四氟（PTFE）或ABS工程塑料等耐腐蚀材料，适用于强酸、强碱等腐蚀性介质。

浮子与磁钢：浮子可选不锈钢、钛材等耐腐蚀材质，内置磁钢通过磁耦合驱动红白翻柱翻转，液位上升显示红色，下降显示白色。

隔离设计：指示机构与介质完全隔离，避免腐蚀性介质直接接触测量部件，密封性。

工作原理

基于浮力原理和磁力耦合，液位变化时浮子带动磁钢移动，磁耦合作用使翻柱翻转180°，红白交界处即为实际液位高度。

可选配远传变送器（4-20mA/RS485信号）或磁簧开关，实现远程监控与自动控制。

二、技术参数与性能

参数项 典型值/范围 说明 来源

测量范围 0-12m（可选定制） 支持大型储罐及高液位场景

工作压力 ≤1.0MPa（防腐型） 适配常规压力容器

工作温度 -40℃~150℃（长期） 耐高温熔体及蒸汽环境

介质密度 ≥0.5g/cm³ 适用于轻质油、化工溶液等

精度 ±10mm 高精度液位指示

输出信号 4-20mA/RS485/磁簧开关 兼容PLC、DCS系统

三、应用场景

化工行业

储存罐：监测硫酸、硝酸、液氨等强腐蚀性介质的液位。

反应釜：实时监控反应过程中的液位变化，安全性。

污水处理：适配含腐蚀性化学物质的处理槽液位监测。

石油与制药

油库：耐腐蚀版本适用于油罐液位测量。

制药设备：符合卫生标准（如FDA认证），适配无菌环境。

其他领域

食品饮料：卫生型设计避免介质污染。

船舶与环保：耐盐雾腐蚀，适用于海水淡化、废水处理等场景。
