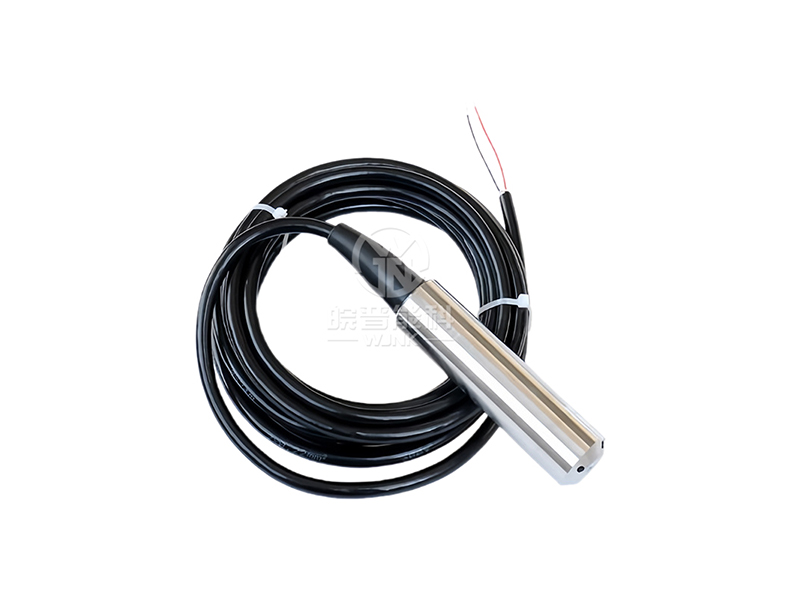

一、产品概述

一体式液位变送器是一种采用高精度、高灵敏度压力敏感元件的液位测量仪器。它通过稳定可靠且抗干扰能力强的放大电路，将被测介质的液位信号转换成标准的模拟信号或数字信号。该产品具有优异的封装技术和完善的检测工艺，高性能和长期稳定性。广泛应用于石油、化工、冶金、环保、计量、自动化控制工程和生产过程检测等工业自动化领域。

二、技术参数

测试介质：与材质兼容的液体

量程范围：0-1-500m

精度等级：0.1%FS、0.2%FS、0.5%FS

稳定性：±0.2%FS/年、±0.5%FS/年

输出信号：4至20mA、0至10V、RS485通讯

工作电压：12至36V DC（标定：24V±5%，纹波<1%）

电源影响：小于输出量程的0.01%/V

工作温度：-20至80℃

补偿温度：-20至80℃

温度影响：±1.55%FS/年、±3.0%FS/年

过载能力：300%

材质选用：304  316L  耐腐蚀四氟

导气电缆传输

抗干扰设计

防结露工艺

螺纹接口：M20*1.5、G1/2、1/2NPT等

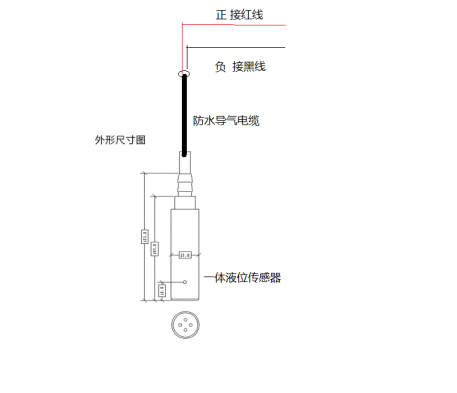

三、接线方式:

四、安装方法

1. 选择安装位置：选择一个便于测量和维护的位置，确定安装现场的液体产生的静压力不超过变送器的量程。同时，要考虑所测液体是否与变送器的结构材料兼容，以及是否会堵塞变送器的进液孔。

2. 安装传感器：将液位变送器探头部分直接投入水池或其它液体容器中。如被测液体底部有沉淀物或淤泥，测量部分应与沉淀物或淤泥之间保留一定的距离，以免被堵塞。

3. 在静止的水中安装时（如深井、水池）：将测量部分直接投入水中进行测量，注意远离水泵进出口的地方。如无法避免，应采用插钢管或PVC供水管的方法，管的内径在45mm左右，管的不同高度打上若干孔，以便水通畅进入管内。

4. 在动水中安装时：在水道中插入内径约45mm的钢管，在水流方向的反面不同高度处打若干小孔（注意钢管要固定），避免流水进入管时造成输出信号不稳。

5. 连接传输电缆：将传感器与传输电缆连接，确定接头牢固。使用带屏蔽的电缆以防止电磁波干扰。

6. 安装显示仪表：将显示仪表安装在便于观察的位置，如控制柜、操作台等。

五、使用与维护

1. 通电：确定电源电压稳定，打开电源开关。

2. 校准：在显示仪表上进行零点校准和量程校准，确定测量精度。

3. 观察数据：实时观察显示仪表上的液位数据。

4. 定期检查：检查传感器、传输电缆和显示仪表，确定设备正常运行。

5. 定期校准：定期进行校准，确定测量精度。

6. 故障处理：遇到故障时，及时关闭电源，联系专业人员处理。

五、注意事项

1. 避免在高温、高压、腐蚀性强的环境中使用。

2. 安装过程中，确定传感器与容器底部保持一定距离，避免直接接触。

3. 按照接线图正确接线，避免短路、漏电等现象。

4. 保护好通电缆线，不可以弯折或堵住，更不能损坏。多余的电缆可以在附近盘起来。

5. 室外安装的液位变送器还应根据实际应用采取防雷措施。

6. 避免在易燃、易爆场所使用，确定安全。

通过以上说明书，用户可以更好地了解和掌握一体式投入液位变送器的安装、使用和维护方法，确定设备正常运行。在实际操作过程中，请遵循相关安全规定，确定人身和设备安全。
