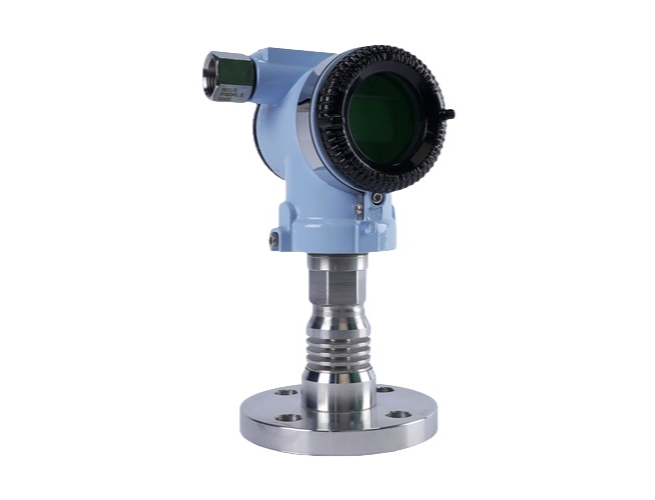

隔膜压力变送器是一种通过隔离膜片将被测介质的压力传递给传感器敏感元件的压力测量仪表。其工作原理基于压阻效应、电容变化等原理，将被测压力转换为电信号，再经过信号处理电路转换为标准的电流（如4 - 20mA）、电压信号输出，以实现对压力的测量和监控。

结构组成

隔离膜片：这是隔膜压力变送器的关键部件，一般采用不锈钢、哈氏合金、钽等耐腐蚀材料制成。它的作用是将被测介质与变送器内部的测量元件隔离开来，防止腐蚀性、高黏度、易结晶等特殊介质对内部元件造成损害，同时将压力传递给内部的测量膜片或波纹管等弹性元件。

测量膜片或波纹管：当隔离膜片受到压力作用发生变形时，会将压力传递给测量膜片或波纹管，使其产生相应的弹性变形。测量膜片通常采用硅、金属等材料，通过其变形来改变电容、电阻等物理量，从而实现压力到电信号的转换；波纹管则利用其自身的伸缩特性来感知压力变化。

信号处理电路：对测量元件输出的微弱电信号进行放大、线性化处理、温度补偿等操作，将其转换为标准的统一信号输出，以便于后续的显示、记录和控制。

外壳及连接部件：外壳一般采用坚固耐用的材质，具有良好的密封性和防护性能，以保护内部元件免受外界环境的影响。连接部件用于将变送器与被测介质管道或设备进行可靠连接，常见的有法兰连接、螺纹连接等方式。

特点

良好的隔离性能：有效隔离被测介质与变送器内部电路，避免介质对传感器的腐蚀和污染，延长了变送器的使用寿命，提高了测量可靠性。

适应多种复杂工况：由于隔离膜片的存在，隔膜压力变送器可以测量具有腐蚀性、高黏度、易结晶、含有固体颗粒等特殊介质的压力，在化工、石油、制药等行业有广泛应用。

精度较高：采用xj****的传感技术和精密的信号处理电路，能够实现较高的测量精度，满足工业生产对压力测量准确性的要求。

分类

按隔离膜片材质分类：有不锈钢隔膜压力变送器、哈氏合金隔膜压力变送器、钽隔膜压力变送器等，不同材质的隔离膜片适用于不同性质的被测介质。

按测量范围分类：可分为微压隔膜压力变送器（测量范围通常在几毫米水柱到几百毫米水柱之间）、低压隔膜压力变送器（测量范围一般为几kPa到几十kPa）、中压隔膜压力变送器（测量范围几十kPa到几MPa）和高压隔膜压力变送器（测量范围几MPa以上）。

应用领域

化工行业：用于测量各种化工原料、中间产品和成品的压力，如酸、碱、盐溶液等腐蚀性介质的压力监测，确保化工生产过程的安全稳定运行。

石油行业：在油井采油、输油管道、炼油装置等环节，测量原油、天然气等介质的压力，为生产控制和安全管理提供重要数据支持。

制药行业：对各种药液、气体等介质的压力进行准确测量和控制，保证药品生产过程符合严格的卫生和质量标准 。
