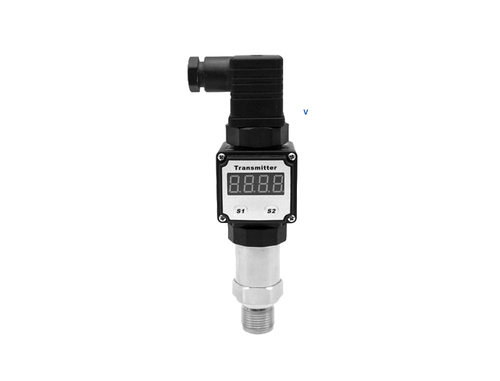

精巧型数显压力变送器是一种将压力信号转换为标准电信号（如4 - 20mA、0 - 10V等），同时能直接在设备上显示压力数值的仪器仪表。它主要用于工业过程控制与监测领域，对各种流体（气体、液体等）的压力进行准确测量和显示 。

结构组成

压力敏感元件：这是核心部件，常见的有压阻式、电容式、压电式等。不******型的敏感元件基于各自的工作原理，将压力变化转化为电信号的变化。例如压阻式是利用半导体材料的压阻效应，当受到压力作用时，其电阻值发生变化，从而产生与压力相关的电信号。

信号调理电路：对压力敏感元件输出的微弱电信号进行放大、滤波、线性化处理等操作，使其成为标准的、便于后续处理的电信号。

显示模块：一般采用液晶显示屏（LCD）或发光二极管显示屏（LED），用于直观地显示当前测量的压力数值 ，方便用户现场读取数据。

外壳及防护结构：通常采用坚固耐用的材质（如不锈钢等）制造外壳，具备一定的防护等级（如IP65、IP67等），以保护内部元件免受外界环境因素（如灰尘、水分、机械冲击等）的影响。

工作原理

以压阻式精巧型数显压力变送器为例，当压力作用于传感器的敏感膜片上时，膜片会发生形变，这种形变会导致敏感膜片上电阻材料的电阻值发生变化。通过惠斯通电桥电路将电阻的变化转换为电压信号，该电压信号经过信号调理电路处理后，一方面转换为标准的电流或电压信号输出用于远程传输和控制；另一方面驱动显示模块显示出对应的压力数值 。

技术参数

测量范围：根据不同的应用场景和需求，测量范围差异较大。例如，常见的低压测量范围可能是0 - 1MPa、0 - 2MPa等；中压范围有0 - 10MPa、0 - 20MPa等；高压测量范围可达几十甚至上百MPa 。

精度等级：一般分为多个等级，如0.1级、0.2级、0.5级等。精度等级表示测量结果与真实值的接近程度，数值越小精度越高。

输出信号：主要有4 - 20mA电流信号（两线制）、0 - 10V、0 - 5V电压信号等。其中4 - 20mA两线制信号应用广泛，因为它具有抗干扰能力强、可以同时传输信号和为变送器供电的优点。

供电电压：常见的有5VDC、12VDC、24VDC等，不同型号的变送器对供电电压有特定要求。

特点与优势

精巧便携：整体结构设计紧凑，体积小巧，安装方便，不占太多空间，特别适合在空间有限的设备或管道上进行安装使用。

高精度测量：能够提供较为准确的测量结果，满足大多数工业过程对压力测量的精度要求，有助于实现准确的过程控制。

直观显示：配备数字显示屏，可实时显示压力数值，方便现场人员快速获取压力信息，无需额外配备复杂的显示设备。

稳定性好：采用优质的材料和xj****的制造工艺，在长期运行过程中性能稳定可靠，减少维护成本和停机时间 。

应用领域

工业自动化：在各类工业生产过程中，如化工、电力、冶金、石油等行业，用于监测管道内流体压力、设备内部压力等参数，以生产过程的安全与稳定运行。

液压与气动系统：对液压油缸、气动执行元件等的压力进行测量和监控，保证系统的正常工作压力范围，提高系统的工作效率和可靠性 。

暖通空调：监测空调系统、通风管道中的压力，实现对空气流量和压力的准确控制，优化系统的运行性能 。
