产品详情

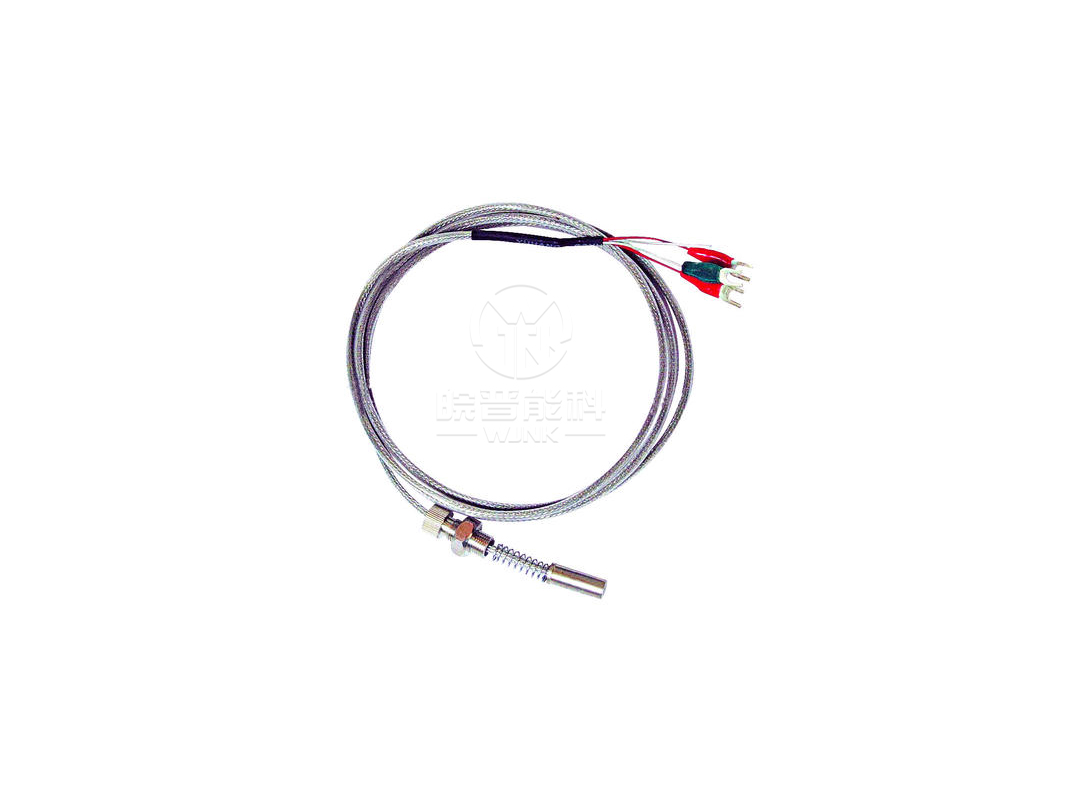

端面热电阻元件由特殊处理的丝材绕制，紧贴在温度计前端，与一般轴向热电阻相比，端面热电阻能更正确和迅速地反映被测端面的实际温度，适用于测量轴瓦或其他机件的端面温度。
●主要技术参数
感温元件0℃时的电阻值（R100）和它在0℃时的电阻R0
分度号Cu50：R0=50±0.050Ω
Cu100：R0=100±0.10Ω
分度号Pt100:R0=100±0.12Ω(B级)
其中:R0为元件在0℃时的电阻值。
●测量范围和允差（单位：mm）
| 名称 | 测温范围℃ | 允许偏差△t℃ | 分度号 |
| 端面铜电阻 | -50-100 | ±(0.3+6.0×10-3|t|) | Cu50 (G)或Cu100 |
| 端面铂电阻 | -150-200 | B级：±(0.30+0.005|t|) | Pt100 |
型号规格
型 号 | 分度号 | 结构特征 | 测温范围℃ | 保护管材质 | 热响应时间 | 规格 | 公称压力 | 外接线引线长度L （ mm） | |
直径d（ mm） | M（ mm） | ||||||||
| WZCM-201 | Cu50 Cu100 | 固定埋入或螺纹连接 | -50-100 | 紫铜T2-Y | ＜15 | Φ 6 | M8x0 .75 | 常压 | 500 |
| WZPM-201 | Pt100 | -150-200 | ＜15 | Φ 8.7 | M10x1 | ||||
| WZPM-201B | |||||||||
注：WZPM-201B采用引进元件WZPM-018，精度等级为A级。
