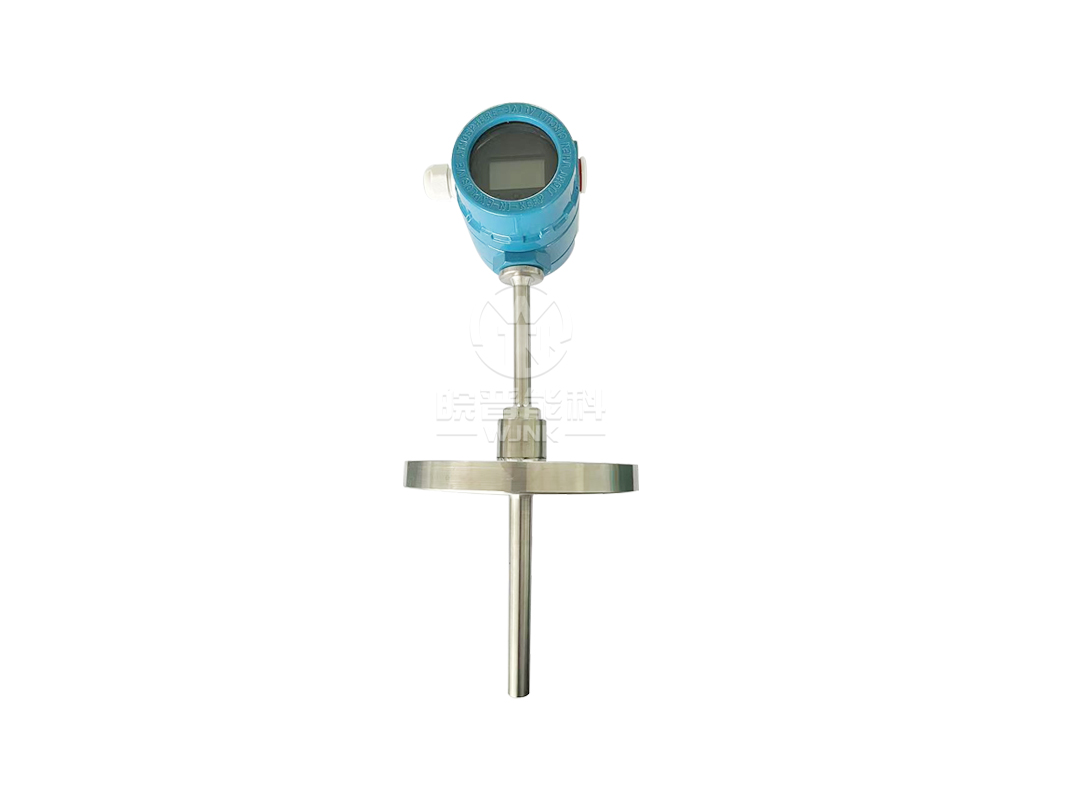

一体化温度变送器是一种将温度传感器与信号转换、放大、传输等功能集成于一体的温度测量设备。
一、结构与原理
- 组成部分
- 温度传感器：通常采用热电偶或热电阻作为感温元件。热电偶利用塞贝克效应，不同金属组成的回路在不同温度下产生热电势；热电阻则是基于金属的电阻随温度变化而改变的特性，常见如铂电阻（PT100）。
- 信号调理电路：对温度传感器输出的微弱信号进行处理。对于热电偶输出的毫伏级信号，进行放大、线性化处理；对于热电阻的输出信号，进行转换和放大。
- 电源电路：为整个变送器提供稳定的工作电源。
- 输出电路：将处理后的信号转换为标准的电流（如4 - 20mA）、电压（如0 - 5V、1 - 5V）信号输出。
- 工作原理
- 温度传感器感知被测温度的变化，将其转换为相应的电信号。然后，信号调理电路对这个信号进行一系列处理，使其成为适合传输和后续设备处理的标准化信号。通过输出电路将信号输出到外部设备，如PLC（可编程逻辑控制器）、DCS（分布式控制系统）等。
二、特点
- 精度与稳定性
- 具有较高的测量精度，能够满足大多数工业温度测量需求。精度等级常见的有0.2级、0.5级、1.0级等。
- 稳定性好，在正常工作环境下，能持续稳定地输出准确的测量结果。
- 集成性与紧凑性
- 集成了多种功能，减少了连接线路和外部设备的需求，安装方便。体积小巧，适合在空间有限的场合使用。
- 抗干扰能力
- 由于采用了标准化的信号输出（如4 - 20mA电流信号对电磁干扰具有较强的抵抗能力），并且在设计上注重电磁兼容性，所以在复杂的工业环境中也能可靠工作。
三、应用领域
- 工业自动化
- 在石油、化工、电力、冶金等行业广泛应用。例如在炼油厂的管道温度监测、发电厂锅炉温度控制、钢铁厂熔炉温度测量等场景中，一体化温度变送器能够准确地将温度信息传送给控制系统，以便进行准确的温度调控。
- 楼宇自动化
- 用于建筑物内的空调系统、供暖系统等温度监测和控制。可以安装在空调机组的出风口、暖气管道等位置，实现对室内温度的有效监控。
四、安装与维护要点
- 安装要求
- 安装时要确保温度传感器与被测物体充分接触，对于热电偶和热电阻，要根据不同的安装要求选择合适的安装方式，如螺纹连接、法兰连接等。
- 注意避免强电磁场对变送器的干扰，尽量远离大型电机、变压器等设备。
- 维护工作
- 定期检查变送器的工作状态，包括信号输出是否正常、电源是否稳定等。
- 清洁温度传感器表面，防止污垢、油污等影响测量精度。如果发现测量结果异常，要及时进行故障排查和维修。
