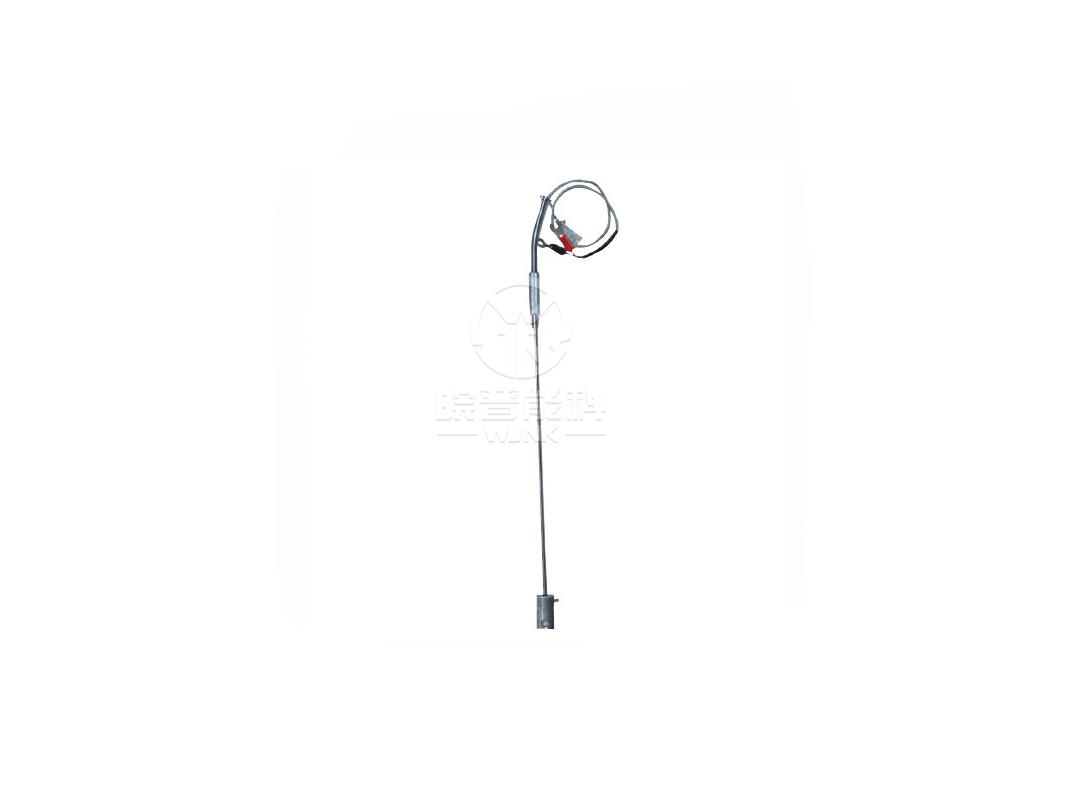

炉壁热电偶是一种专门用于测量炉壁温度的传感器。

一、结构特点

1. 保护管设计
• 炉壁热电偶的保护管通常较为坚固且耐高温。常见的保护管材质有陶瓷、不锈钢等。陶瓷保护管具有良好的耐高温性能和化学稳定性，适合在高温且有一定腐蚀性的炉内环境中使用；不锈钢保护管则具有较好的机械强度，能抵御炉内的气流冲击和可能的物理碰撞。
2. 热电偶丝配置
• 内部的热电偶丝根据不同的温度测量范围和精度要求进行选型。例如，常用的K型热电偶（镍铬 - 镍硅）适用于较宽的温度范围（- 200℃ - 1300℃），在炉壁温度测量中较为常用；S型热电偶（铂铑10 - 铂）则适用于更高温度（0℃ - 1600℃）且精度要求较高的场合。

二、工作原理

1. 基于塞贝克效应
• 当热电偶丝的两端存在温度差时，会产生热电势。炉壁热电偶的热端（测量端）紧贴炉壁，感受炉壁温度，冷端（参考端）通常处于环境温度下。通过测量热电偶回路中的热电势大小，再根据热电偶的分度表就可以确定热端的温度。
2. 信号传输
• 产生的热电势信号非常微弱，需要经过专门的信号调理电路进行放大、线性化等处理，然后才能被数据采集系统或控制系统所接收和处理。

三、应用领域

1. 工业炉窑
• 在钢铁、陶瓷、玻璃等行业的炉窑中广泛应用。例如在钢铁冶炼的高炉、转炉中，炉壁热电偶可以实时监测炉壁温度，这对于控制炉内反应进程、提高产品质量、延长炉衬使用寿命非常重要。
2. 火力发电
• 在火力发电站的锅炉炉壁处，用于监测炉壁温度。通过监测可以及时发现炉壁是否存在过热现象，预防炉壁损坏，保障发电设备的安全运行。

四、安装与维护要点

1. 安装要求
• 安装时要确保热电偶的热端与炉壁充分接触，以保证测量的准确性。可以采用焊接、法兰连接等方式固定热电偶，但要注意避免在安装过程中损坏热电偶丝。
• 同时，要考虑热电偶的冷端环境，尽量使其处于稳定的温度环境下，或者采取有效的冷端补偿措施。
2. 维护方面
• 定期检查热电偶的外观，查看保护管是否有破损、腐蚀等情况。
• 对测量数据进行定期分析，如果发现数据异常波动，要及时检查热电偶是否出现故障，如热电偶丝断路、短路等情况，并及时更换或维修。
