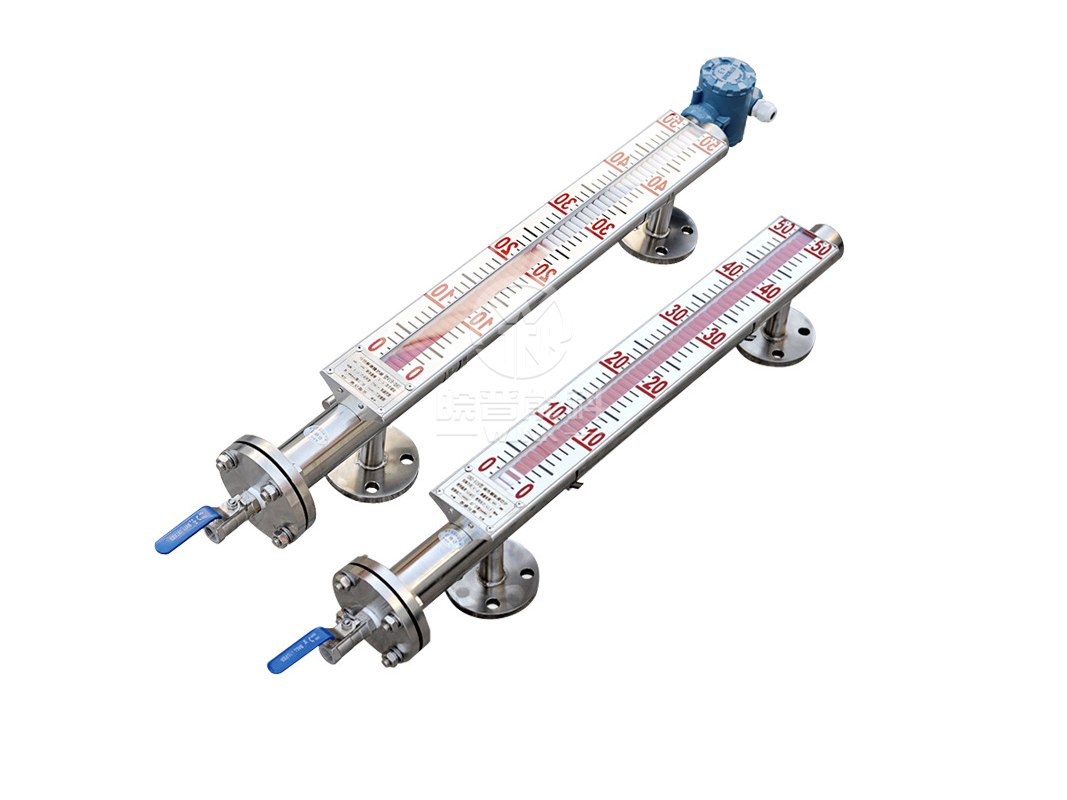

磁翻板液位计是一种常用的液位测量仪表。

一、结构与原理

1. 结构组成
• 主要由浮筒、磁浮子、磁翻板（磁翻柱）、指示器、排污阀等部件构成。浮筒内充满被测介质，磁浮子位于浮筒内随液位上下浮动。磁翻板（磁翻柱）安装在浮筒外，指示器用于显示液位高度，排污阀用于定期排污和维护。
2. 工作原理
• 磁浮子内带有磁性，当浮筒内液位变化时，磁浮子随之上下移动。磁浮子的磁性通过非磁性隔离管作用于外部的磁翻板（磁翻柱）。磁翻板（磁翻柱）在磁性作用下发生翻转，通常红色表示液位，白色表示无液位，从而直观地显示出液位高度。

二、特点

1. 直观性
• 可以直接在就地指示器上观察到液位的实际高度，非常直观。
2. 可靠性高
• 没有复杂的机械传动部件，不易受外界干扰，使用寿命长。
3. 适应性强
• 可测量多种介质的液位，包括水、油、化工原料等，并且可以在高温、高压、腐蚀性环境下工作。

三、应用领域

1. 石油化工行业
• 用于测量各种储罐（如原油罐、成品油罐、化工原料罐等）内的液位。
2. 电力行业
• 测量锅炉水位等重要液位参数，确保锅炉的安全运行。
3. 食品饮料行业
• 在饮料生产中测量储存罐内的液位，如果汁、啤酒等的储存液位。

四、选型要点

1. 介质特性
• 考虑介质的密度、腐蚀性、粘度等。例如，对于高腐蚀性介质要选择合适的不锈钢材质或特殊防腐材质的磁浮子和浮筒。
2. 温度和压力范围
• 根据被测介质的工作温度和压力确定磁翻板液位计的型号，确保其在相应环境下能正常工作。
3. 测量精度要求
• 如果对液位测量精度要求较高，要选择精度合适的磁翻板液位计。

五、维护与保养

1. 定期检查
• 定期检查磁浮子是否正常浮动，磁翻板（磁翻柱）是否翻转正常。
2. 清洁工作
• 清除浮筒内和仪表周围的杂质，防止堵塞。
3. 校准
• 定期进行液位校准，以保证测量的准确性。
